Як зробити звукознімач для гітари своїми руками

Хочу розповісти, як зробити малошумливий ультратонкий звукознімач для гітари, без намоток котушок, із шести SMD деталей, та підручних матеріалів. Такий звукознімач досить простий у виготовленні і не потребує фрезерування в інструменті.

Головна перевага – дуже низький рівень шуму від наведень промислової мережі та інших джерел, і ультратонке конструктивне виконання. Кожен музикант цінує музичний інструмент насамперед – за індивідуальність, неповторне звучання, а головне – необхідний для композиції голос, а саме тембральне забарвлення. А будь-який голос приємно чути чистим, без шумів, і тим більше без шуму зварювального трансформатора на задньому плані.

У нашому випадку ми робитимемо звукознімач для акустичної або електрогітари, який максимально компенсує ці небажані перешкоди, а також буде дуже тонким у конструктивному виконанні, на відміну від класичних «синглів».

Сингл – це одиночний звукознімач.

Класичний сингл має властивий йому яскравий звук і характерну швидку «атаку» при звуковидобуванні, дуже часто підходить для виконання яскравих нот, прозорого звучання і рівною частотою характеристикою. Так, він хороший, але єдина його проблема – це те, що котушка ловить усі мережеві наведення, і сильно “фонить”.

Але в цій конструкції застосований принцип взаємокомпенсації небажаних електромагнітних полів шляхом протифазного включення сусідніх котушок, щоб було мінімум фону, але зі збереженням переваг синглу.

Виготовлення малошумного звукознімача своїми руками

Котушок буде шість. Одна з магнітом на кожну свою струну.

Як котушки буде використано «SMS inductor» – це елемент індуктивності для поверхневого монтажу в радіоапаратурі. Дістати можна їх із згорілих плат інверторів підсвічування старих плоских моніторів, але можна замовити з китаю як поширене дріб'язок.

“SMD inductor” 9,7 мм. 220 uH – можна знайти на аліку, але зверніть увагу на номінальну індуктивність, чим вона буде вищою, тим голосніше звучатиме. І тим щільнішим буде звук. Коштують копійки за цілий набір.

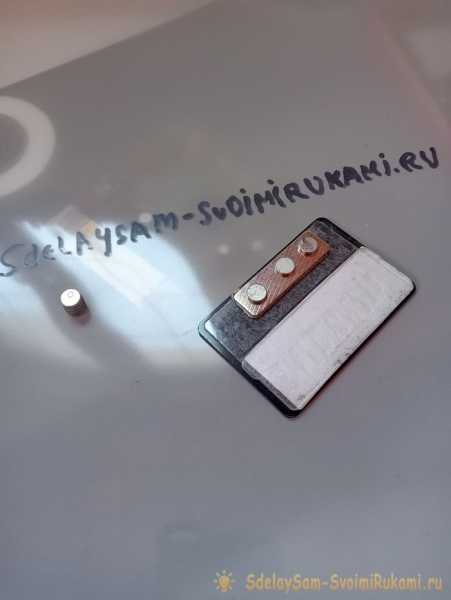

Для початку нам знадобляться шість магнітів. У цьому варіанті використані круглі плоскі неодимові магніти від трьох бейджиків. Бейджі такого типу можна придбати в салонах фотодруку, також можна експериментувати з будь-якими магнітами різної сили, відповідних розмірів, наприклад, від лазерної головки cd плеєра.

Якщо магніт такого розміру нагріти запальничкою до температури 90 градусів, то він повністю втрачає магнітні властивості, але далі його можна намагнітити, але про це пізніше.

Підставою звукознімача послужить шматок фольгованого текстоліту, в якому необхідно протравити або подряпати друковані провідники.

Перш ніж приступити до виготовлення – потрібно обов'язково перевірити полюсність індукторів SMD. Тут варто розповісти детальніше.

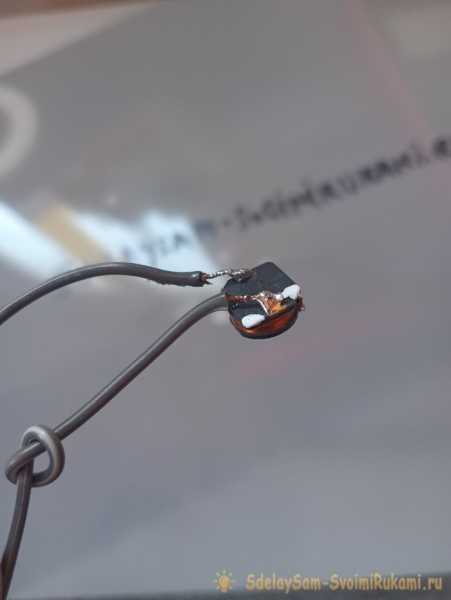

Беремо індуктивність, і на якийсь час підпаюємо до неї два проводки, бажано різних кольорів, (це тільки для перевірки).

Далі підключаємо проводки до будь-якого джерела струму 5 Вольт, наприклад, до зарядки від телефону або батарейки крона. При цьому магнітний потік буде протилежний з різних її плоских сторін. Тобто або північ згори або північ знизу.

Надалі котушки будуть підключені послідовно.

Перевірити полюси котушок можна, завантаживши магнітний компас на смартфон та піднести. В одному випадку стрілка компаса відхилиться вліво – в іншому праворуч. Це не має значення. Потрібно просто помітити котушки. Надалі вони чергуватимуться полюсами, тобто перша така, друга – навпаки, третя така – четверта протилежно. Не важливий порядок їхнього майбутнього розташування, важливо буде розташувати їх чергуючись.

Також, це можна зробити, розглянувши звідки виходить кінець намотування. Кінець першої котушки з'єднується з кінцем другої, початок другої – з початком третьої, головне, щоб кожна наступна була підключена навпаки, тобто, умовно плюс до плюсу, мінус – до мінуса. Т. е. в шаховому порядку.

Наступний важливий момент – це підкладка, що екранує. Вона ж – основа звукознімача, на неї надалі припаюються індуктори.

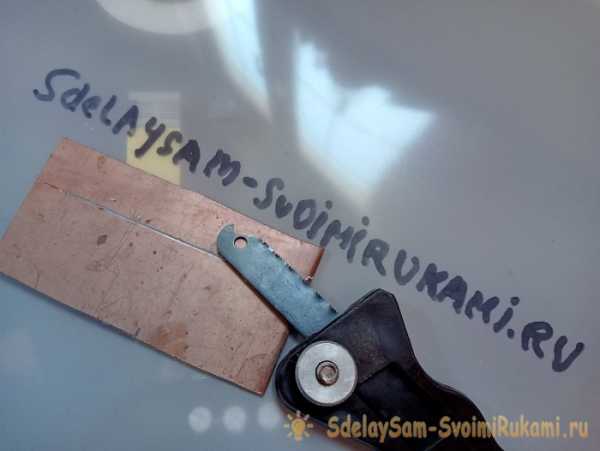

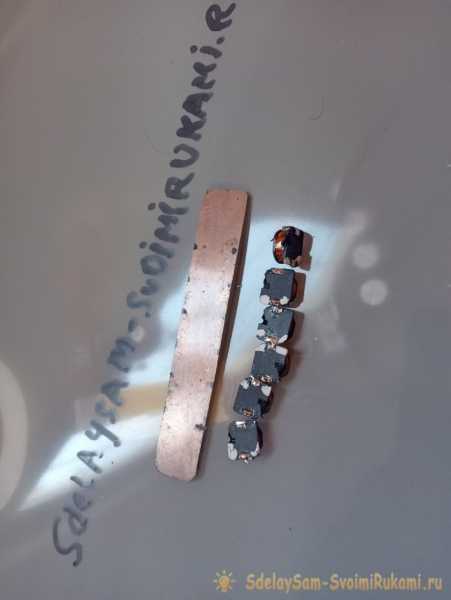

Для цього знадобиться шматок фольгованого текстоліту. Краще за двосторонній. Прямокутник випилюється до розмірів, найпростіше це зробити за допомогою шматка ножівки по металу.

Друкована плата вийде 88 х 15 мм. Залишається обробити кути, заокруглити трохи наждачкою, і зачистити всю фольгу нулівкою.

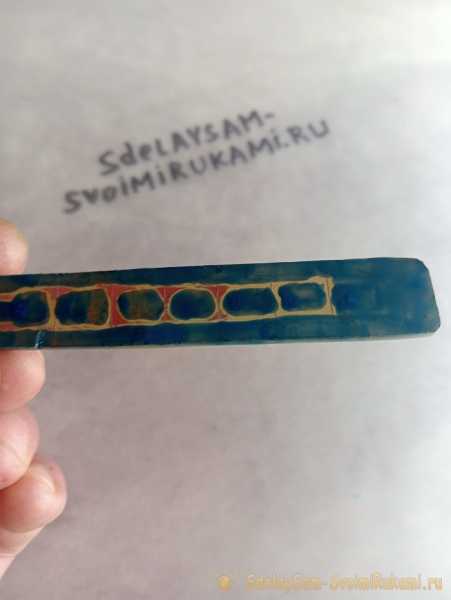

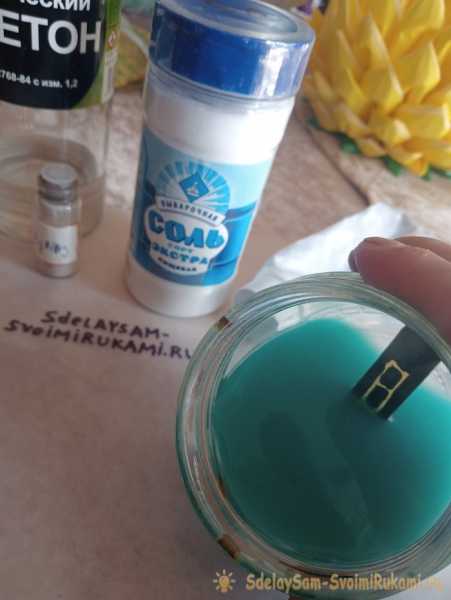

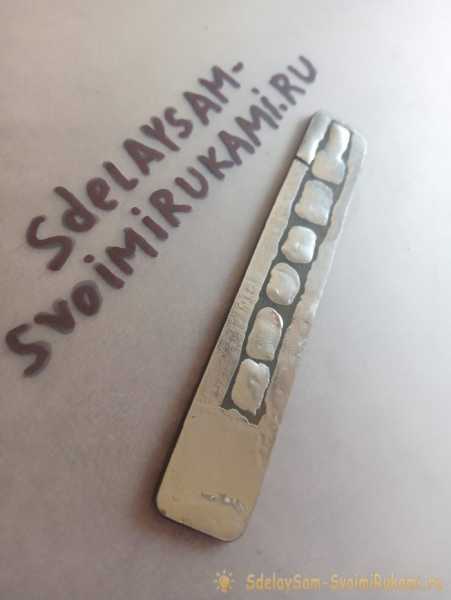

Тепер необхідно сформувати контактні майданчики для посадки та впаювання котушок. У мене був під рукою мідний купорос (добрива) та звичайна сіль, Ну і лак для нігтів. Намалював лаком такий малюнок і дав висохнути.

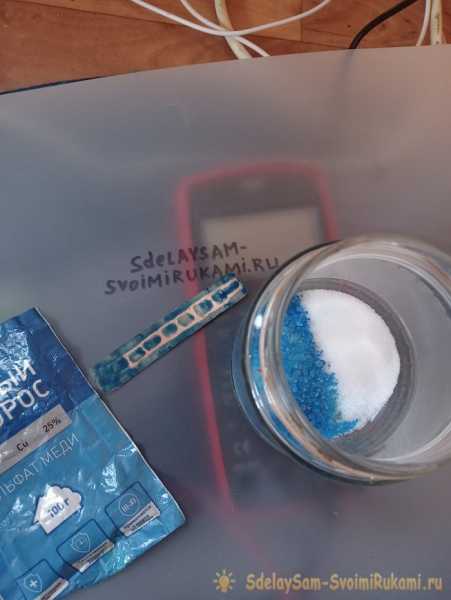

Достатньо півгодини потримати в підігрітому розчині солі та купоросу 2/1. Так можна вдома протруїти доріжки без пошуку особливих реактивів.

Обслуговуємо хустку швидкими рухами.

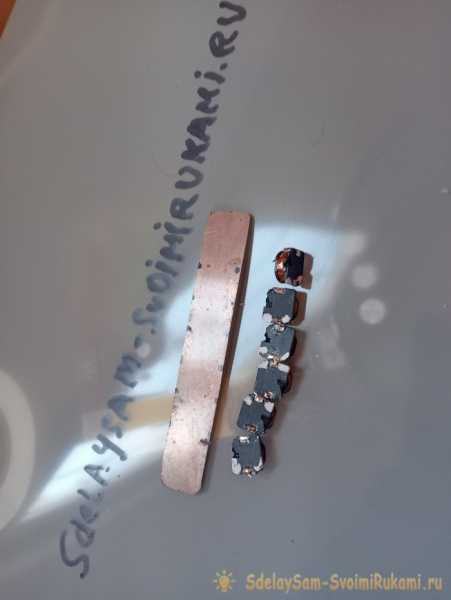

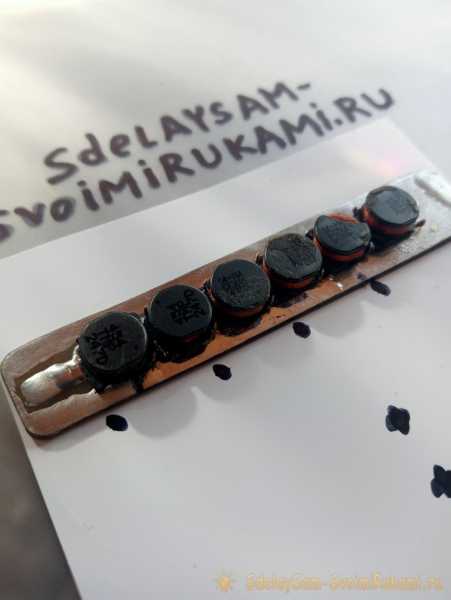

Можна приступити до найвідповідальнішого – запаювання індукторів. Відразу скажу, впайка рівно, SMD котушок вимагатиме акуратності, оскільки пелюстки цих елементів потрібно буде точно розташувати на рівній точній відстані між вашими струнами.

Найкраще – дрібною крапелькою суперклею фіксувати по черзі кожну котушку, якщо не рівно – поправляємо, далі приміряємо вже на гітарі, щоб було за рівнем. Можна пропаювати паяльником з тонким жалом і дротяним припоєм із флюсом.

Наступним – буде підпаювання (екранованого!) тонкого дроту до контактів нашого звукознімача. Обплетення дроту паяється до крайньої доріжки, а центральна жила до середньої на платі (від початку першої котушки). Обов'язково з'єднуємо пайкою за допомогою перемички екранований провід та мідну підкладку знизу плати, це дуже важливо.

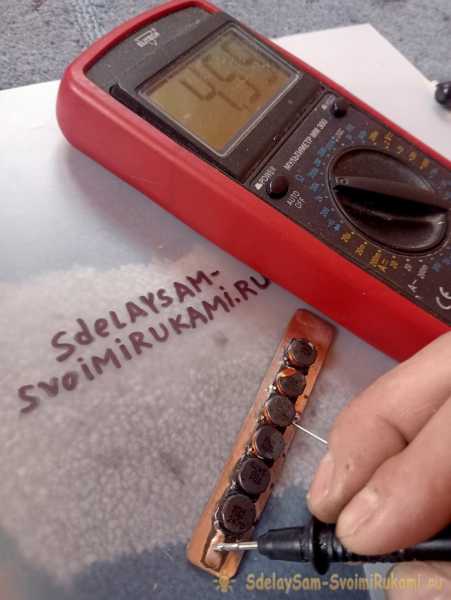

Тепер потрібно виміряти опір. Опір всього звукознімача має бути рівно в шість разів опору кожної окремо заміряних котушок.

Тепер ювелірка.

Для того щоб виключити мікрофонний ефект – це коли звукознімач реагує та чує сторонні звуки, а не електромагнітні – дуже важливо всю конструкцію багаторазово просочити суперклеєм, і обов'язково добре висушити.

Зовнішні (верхівки) індукторів слід уникати попадання клею, т.к. це ще не все!

Індуктивності не отримають магнітної індукції, хоч і струни мають магнітні властивості, але ледве істотні.

Отже, наступний, заключний момент:

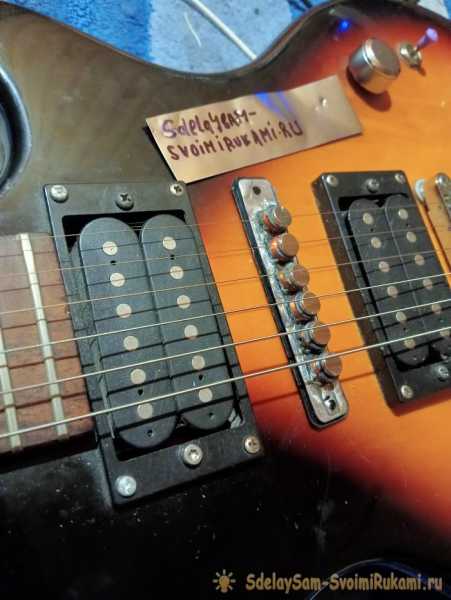

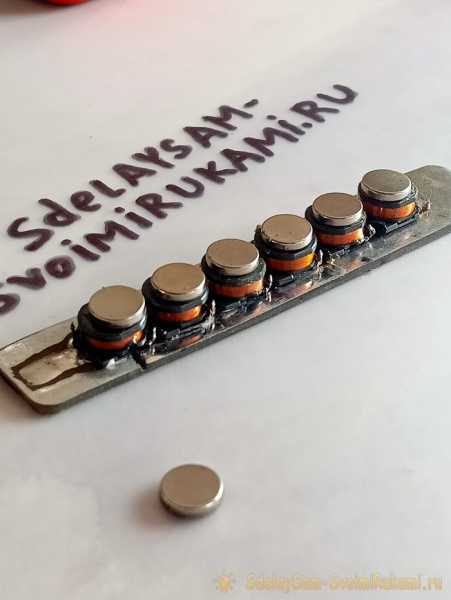

Прикріплюємо магніти від бейджиків, шість штук кожен на котушку, та перевіряємо бажане звучання.

Тепер справа за розташуванням щодо поріжка. Це кому як сподобається за звуком, ближче до грифу – найгустіше щільне звучання, а ближче до порога – дзвінкі та прозорі ноти.

Успіхів в електроніці та експериментів у творчості!
