Якщо розібрати старі телевізори чи записувальне обладнання, можна побачити екрани з якогось екзотичного металу. Досвідчені майстри скажуть, що це му-метал, і його призначення – нібито екранувати предмети від магнітних полів. Це важливе уточнення. На відміну від провідних радіочастотних екранів, му-метал насправді не зупиняє магнітне поле. Натомість він створює для магнітного потоку легший шлях для обходу об’єкта, який ви намагаєтеся захистити.
Що входить до складу металу?
Му-метал належить до сімейства м’яких магнітних сплавів нікелю та заліза. Типова сучасна суміш містить приблизно 80% нікелю та 15% заліза, а решту складають молібден та кілька інших елементів. Його корисність полягає в надзвичайно високій магнітній проникності. Комерційний матеріал може мати відносну проникність близько 100 000 або більше, а деякі спеціалізовані сплави можуть досягати ще вищих показників.
Можна вважати магнітний опір (релюктанс) магнітним аналогом електричного опору. Якщо помістити оболонку з високою проникністю навколо чутливого компонента, магнітний потік віддасть перевагу проходженню крізь оболонку, а не крізь простір усередині неї, подібно до того, як електричний струм обирає шлях найменшого опору.
Це особливо ефективно для постійних та низькочастотних полів, там, де звичайний мідний чи алюмінієвий ЕМІ-екран мало допомагає.
Ви могли бачити його раніше
Класичні застосування включали екранування електронно-променевих трубок (ЕПТ), магнітних головок, трансформаторів, фотопомножувачів та чутливих аналогових приладів. Якщо розмістити трансформатор надто близько до неправильної частини старого телевізора чи аудіопідсилювача, магнітні поля частотою 60 Гц могли спричинити дуже помітні – або чутні – проблеми. Зникнення ЕПТ та магнітних стрічок може створити враження, що му-метал – це ще один матеріал, який прямує до кабінету з антикварною електронікою.
Однак му-метал все ще існує. Сучасні застосування включають магнітометри, прецизійні датчики струму, електронні мікроскопи, наукові прилади та експерименти, що вимагають надзвичайно слабких магнітних полів. Комерційні багатошарові камери з му-металу все ще продаються для створення середовищ з майже нульовим полем; за умови належної конструкції та розмагнічування, деякі виробники стверджують про ослаблення статичних та низькочастотних полів у мільйон разів.
Квантові та кріогенні прилади також створили певні проблеми з магнітним екрануванням у 21 столітті. Звичайний му-метал втрачає свою ефективність при дуже низьких температурах, тому споріднені нікель-залізні сплави виготовляються спеціально для роботи при температурах рідкого азоту та рідкого гелію.
Не згинайте його
Є кілька нюансів. По-перше, му-метал значною мірою отримує свою вражаючу проникність завдяки своїй металургійній структурі. Обробка, штампування, зварювання або навіть згинання можуть спричинити напруження та серйозно погіршити його магнітні властивості. Тому щити високої продуктивності зазвичай формують, а потім проводять термообробку в атмосфері водню для відновлення проникності.
Отже, придбання листа чудово проникного матеріалу та складання його у коробку не обов’язково призведе до створення коробки з чудовою проникністю.
Другий сюрприз – насичення. Му-метал чудово працює зі слабкими полями, але не обов’язково є найкращим вибором для потужного магніту. Його індукція насичення становить лише близько 0,75 тесла. У сильних полях виробники рекомендують комбінувати його з матеріалом з нижчою проникністю та вищою здатністю до насичення, дозволяючи зовнішньому шару приборкати поле, перш ніж му-метал впорається з тим, що залишилося.
Історія
Британські вчені Віллоубі С. Сміт та Генрі Дж. Гарнетт запатентували му-метал у 1923 році для індуктивного навантаження підводних телеграфних кабелів для британської компанії, яка будувала трансатлантичні підводні телеграфні кабелі. Морська вода, що оточувала ці кабелі, додавала ємність, яка потребувала компенсації індуктивності. Це спочатку робилося шляхом обгортання провідників спіральною обмоткою з металевої стрічки або дроту з високою магнітною проникністю, що обмежувало магнітне поле.
Му-метал був винайдений для прямої конкуренції з пермаллоєм, першим сплавом з високою проникністю, який використовувався для компенсації кабелів, але він належав конкуренту Western Electric. Му-метал розробили шляхом додавання міді до пермаллою для покращення пластичності. На кожні 1,6 км кабелю потрібно було близько 80 км тонкого дроту з му-металу, тому попит на цей сплав був величезним.
Інші хитрощі
Му-метал – не єдиний спосіб боротьби з магнітними перешкодами, як видно з відео [FesZ] нижче. Звичайний сталевий та інші магнітні сплави з високим насиченням можуть перенаправляти сильніші поля. На вищих частотах мідні або алюмінієві провідні екрани стають ефективними завдяки індукованим вихровим струмам. Ферит також добре працює на високих частотах, але він не є дуже пластичним і не дуже провідним. Коли вам справді потрібне тихе магнітне середовище, активні компенсаційні котушки можуть вимірювати навколишнє поле та генерувати протилежне.
Але якщо проблема полягає у слабкому постійному чи низькочастотному магнітному полі, базовий принцип майже не змінився. Просто створюється легший шлях для магнітного потоку. Іноді старий матеріал із 50-річного телевізора може знайти своє місце і в квантовому комп’ютері.
Розміщено в розділах Engineering, Featured, Interest, Original Art, Slider. Теги: magnetic shielding, mu metal, permalloy, transatlantic cable
Навігація по постах:
← Цифрова “плівка” для вашої камери Raspberry Pi
USB-C адаптований для застарілих систем поливу →
19 думок про “Що таке му-метал?”
- Geoff Adams каже:
31 серпня 2026 о 8:43 ранку
Виміри “1,6 км” та “80 км” виглядають дивними для порівняння, доки не усвідомиш, що вони майже напевно переведені з “1 милі” та “50 миль”. Оскільки це лише співвідношення, вам не потрібно виконувати переведення одиниць. Просто скажіть: “Кожен кілометр кабелю потребував близько 50 км тонкого дроту з му-металу”.
Відповідь:
- Jkk каже:
31 серпня 2026 о 9:59 ранку
Говорячи про відносність, що означає “відносна проникність близько 100 000 або більше”? Я справді не маю уявлення!
Відповідь:
- Derrik каже:
31 серпня 2026 о 11:04 ранку
Відносна проникність – це безрозмірна величина, яка порівнює магнітну проникність матеріалу з проникністю вільного простору. Відносна проникність 1 означала б, що матеріал має таку ж проникність, як вакуум порожнього простору, або, іншими словами, не є магнітним. Залізо зазвичай має відносну проникність у тисячах і вище.
Відповідь:
- Steve-OH каже:
31 серпня 2026 о 11:08 ранку
Відносно проникності порожнього простору (вакууму). Магнітна проникність має дещо дивні одиниці в СІ, тому люди часто приймають проникність вакууму за 1, ігноруючи одиниці, а потім усе стає відносним. Отже, му-метал має приблизно в 100 000 разів більшу проникність, ніж вакуум (або повітря).
Відповідь:
- hartl каже:
31 серпня 2026 о 12:36 дня
Насправді, попередники системи MKS (також відомої як SI), системи CGS, мали дивні одиниці. У Гаусс-CGS µ₀=1, безрозмірний, що призводить до сантиметра як одиниці як для індуктивності, так і для ємності. Ну, ви теоретично можете використовувати будь-що для µ₀ та ε₀, доки це задовольняє µ₀⋅ε₀⋅c²=1, це може забезпечити зручне скорочення для конкретного застосування.
Відповідь:
- Pegaroo каже:
1 вересня 2026 о 2:20 ночі
Вихваляєшся 😜
- Pegaroo каже:
- hartl каже:
- Derrik каже:
- Jkk каже:
- noname каже:
31 серпня 2026 о 9:07 ранку
Гаразд, я не хочу бачити жодних жартів про корні, зрозуміли?
Відповідь:
- jalnl каже:
31 серпня 2026 о 9:13 ранку
Гей, ню-метал фул!
Відповідь:
- jalnl каже:
- Kelly каже:
31 серпня 2026 о 11:14 ранку
Лише зауважу, проникність му-металу падає навіть при 100 кГц з 100 000 до 2 000. При 1 МГц, можливо, 800. Колись екранування було потрібне лише для низьких частот, але сьогодні все це значно зросло.
Сучасні ЕМС-камери використовують феритові плитки.Му-метал у трансформаторах легендарний завдяки меншим спотворенням та ширшій смузі пропускання порівняно з орієнтованою на зерно кремнієвою сталлю. Jensen, Cinemag звучать дуже добре, лол.
Відповідь:
- Tim Williams каже:
31 серпня 2026 о 1:39 дня
Частота зрізу (як осердя трансформатора) пов’язана з товщиною стрічки / розміром частинок. Сплав схожий на (той самий, що й?) MPP, використовується до, можливо, нижчих 100 кГц (після яких втрати неприйнятні). Середня проникність значно нижча, однак, через безліч повітряних проміжків у конструкції порошку. Зріз (де |µ_eff| падає на 3 дБ, скажімо) виникає, коли проникність матеріалу стає порівнянною з µ_eff. Отже, проникність матеріалу починає знижуватися набагато нижче, ніж там (скажімо, |µ| ~ 100k при деяких 100 Гц) — але, у будь-якому разі, вище, ніж для стрічки.
Аморфні/нанокристалічні матеріали виготовляються тоншими за вальцьовану стрічку, також досягають досить високої (DC) µ, і мають початковий зріз близько 10 кГц. Це легко видно в специфікаціях CMC (область скін-ефекту має асимптоту |Z| ~ √f, перш ніж ємність (між шарами або обмотки) візьме верх).
Наскільки мені відомо, гранична межа матеріалу (щось пов’язане з електронним парамагнітним прецесією) зазвичай знаходиться в районі 1 ГГц? Феримагнітні матеріали потрібні для того, щоб піти далі (спінельні ферити також досягають тут максимуму, але YIG, я думаю, заходить трохи далі? Тому використовується в циркуляторах, але також і цікавий ЕПР-ефект, що використовується для настроюваних резонаторів).
Щодо екранування, скін-ефект грає вам на руку, тому низький (магнітний) зріз сам по собі не є поганим! 🙂
Відповідь:
- Tim Williams каже:
- jenningsthecat каже:
На відміну від провідного радіочастотного екрану, му-метал насправді не зупиняє магнітне поле. Натомість він створює для магнітного потоку легший шлях для обходу об’єкта, який ви намагаєтеся захистити.
Можна стверджувати, що провідний радіочастотний екран також не “зупиняє” радіочастотне випромінювання, а скоріше спрямовує його навколо області, що захищається, подібно до того, як му-метал робить з магнітним полем.
Радіочастотний екран може спрямовувати енергію на землю; але оскільки “земля” є досить розмитим поняттям, коли йдеться про повсякденні електронні пристрої…
Відповідь:
- Graham Stott каже:
31 серпня 2026 о 12:47 дня
Коли я дуже давно працював у Burroughs, я працював над їхніми машинами для зчитування та сортування чеків. У них була стрічка з му-металу, яка захищала головку для читання MICR. Стрічка зношувалася від тертя чеків об неї. Ніколи не думав, що му-метал досі використовується.
Відповідь:
- Truth каже:
31 серпня 2026 о 1:29 дня
Одна річ, яка не згадується, але на неї натякають, це те, що удари, стуки та падіння знижують відносну проникність. Тому завжди поводитися з ним дуже обережно.
Відповідь:
- Tim Williams каже:
31 серпня 2026 о 1:47 дня
Ну, джерела напруги — зрештою, це зміцнення при роботі, заплутування площин ковзання в кристалі, що також закріплює магнітні домени, які також зміцнюють матеріал магнітно.
Відповідь:
- Tim Williams каже:
- Johan каже:
31 серпня 2026 о 3:48 дня
Му-метал у телевізорах? Чи це була якась конвенція в Північній Америці?
За майже 50 років я ніколи не бачив му-металу в телевізорі або навколо будь-якої іншої ЕПТ (за винятком деяких дуже старих осцилографів). Я бачив його у використанні в багатьох інших типах обладнання.
Відповідь:
- Akimmet каже:
31 серпня 2026 о 6:51 вечора
Я бачив му-метал у справді старих телевізорах з вакуумними лампами.
Відповідь:
- mythoughts62 каже:
31 серпня 2026 о 9:10 вечора
Я відчуваю себе старим. На першій роботі я ремонтував такі пристрої. Так, у них були екрани з му-металу. Пізніші моделі вже ні.
Відповідь:
- Johan каже:
1 вересня 2026 о 2:07 ночі
Телевізори з вакуумними лампами були трохи до мого часу, але це має сенс, враховуючи лампи. Деякі старіші радіоприймачі з вакуумними лампами також використовували його для екранування, і я працював з ними (як радіоаматор). У мене досі є радіоприймач з вакуумними лампами, виготовлений менш ніж 55 років тому, який має повне шасі з му-металу (комбінована конструкція з транзисторів і ламп).
Відповідь:
- Johan каже:
- mythoughts62 каже:
- Akimmet каже:
- JJ каже:
1 вересня 2026 о 12:14 ночі
Я працював у компанії, яка оцифровувала старі рентгенівські апарати з цифровими детекторами. У нас були проблеми з шумом, і ми намагалися, і частково вирішили проблеми, за допомогою феритів та му-металу.
Пам’ятаю, як виготовив бокс для деяких шумних індукторів з му-металу. З мінімальним згинанням цього металу, звісно 🙂Відповідь:
Залиште відповідь Скасувати відповідь
Будьте ввічливі та шанобливі, щоб розділ коментарів був чудовим. (Політика коментарів)
Цей сайт використовує Akismet для зменшення спаму. Дізнайтеся, як обробляються ваші дані коментарів.
Пошук
Ніколи не пропускайте хаки
Слідкуйте у Facebook
Слідкуйте у Twitter
Слідкуйте на YouTube
Слідкуйте за RSS
Зв’язатися з нами
Підписатися
Якщо ви пропустили:
-
Що таке му-метал?
19 коментарів
-
Загальнонаціональний збій телефону в Австралії був прикрою невдачею
28 коментарів
-
Hackaday Europe 2026: друковані плати з сюжетом
Немає коментарів
-
Анатомія катастрофи з 3D-друку смолою
16 коментарів
-
Рання історія космічних станцій: Де моє колесо?
27 коментарів
Більше з цієї категорії
Наші колонки
-
PETG: Альтернатива PLA-філаменту, яка просто працює
2 коментарі
-

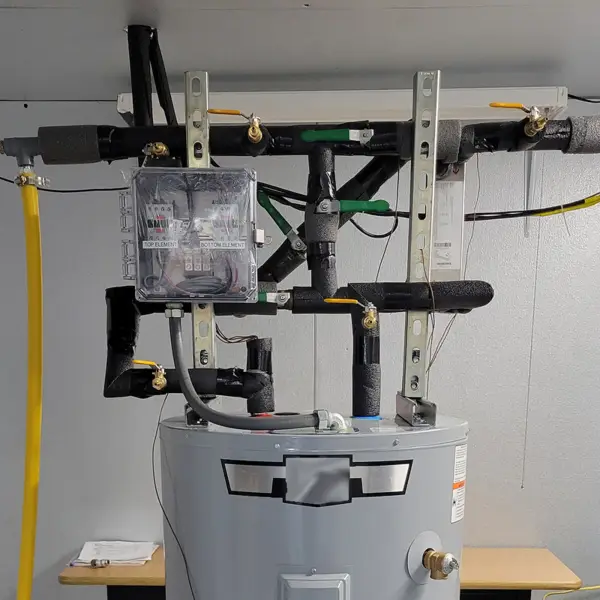

Боротьба з бактеріями в системах гарячого водопостачання за допомогою теплообмінника
